Номинальное давление, кгс/см², не более 200

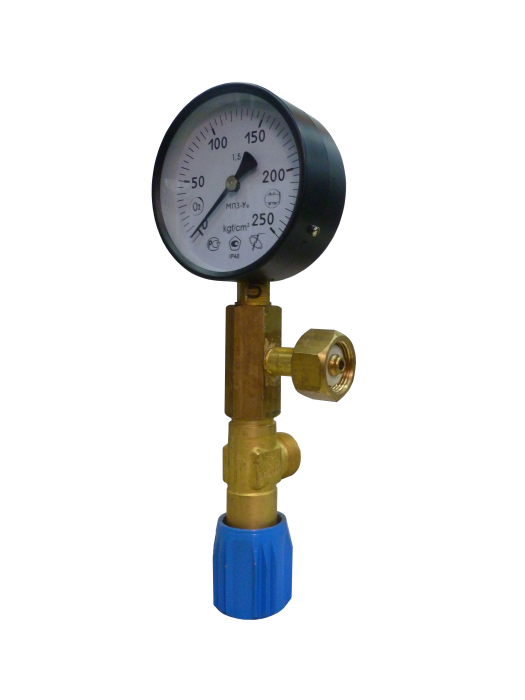

Узел измерительный (манометр 250 атм 100 мм; клапан продувочный)

  • Описание

Наименование

Значение

Габаритные размеры, мм, не более

100х45х272

Наибольшее входное давление,(PN) кгс/см² (МПа),  не более

200

Масса, кг, не более

1,85



Узел измерительный  рамповый используется для контроля и измерения давления газа в газовых магистралях, перепускных рампах (с давлением газа более 10 МПа)  для газов РР£19,6 Мпа (200 кгс/см2) по ГОСТ 949-73 с помощью присоединительного тройника с установленным на него манометром и спускным клапаном. Вместо спускного клапана может быть установлен предохранительный клапан.

Узел измерительный  может использоваться для измерения давления в кислородных баллонах объема от 5 до 40 л. Допускается применять данный узел измерительный для проверки давления в баллонах других негорючих газов (например: азота, гелия, аргона и т.п.), имеющих присоединительную резьбу баллонного вентиля G3/4.
